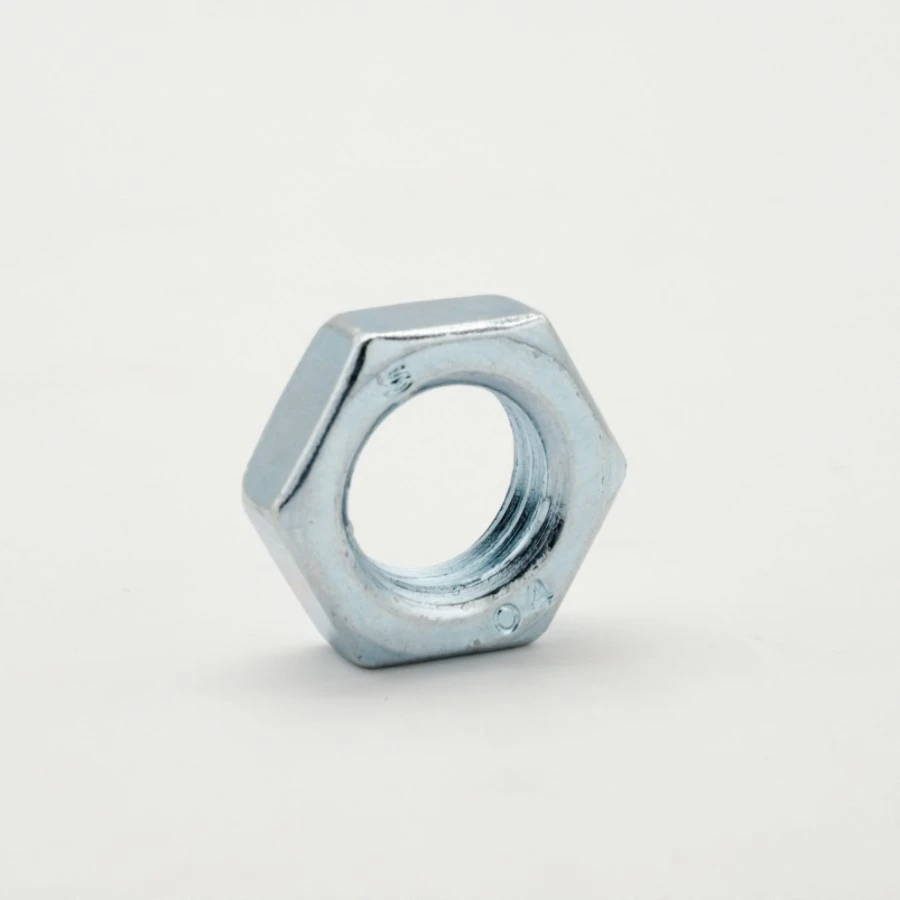

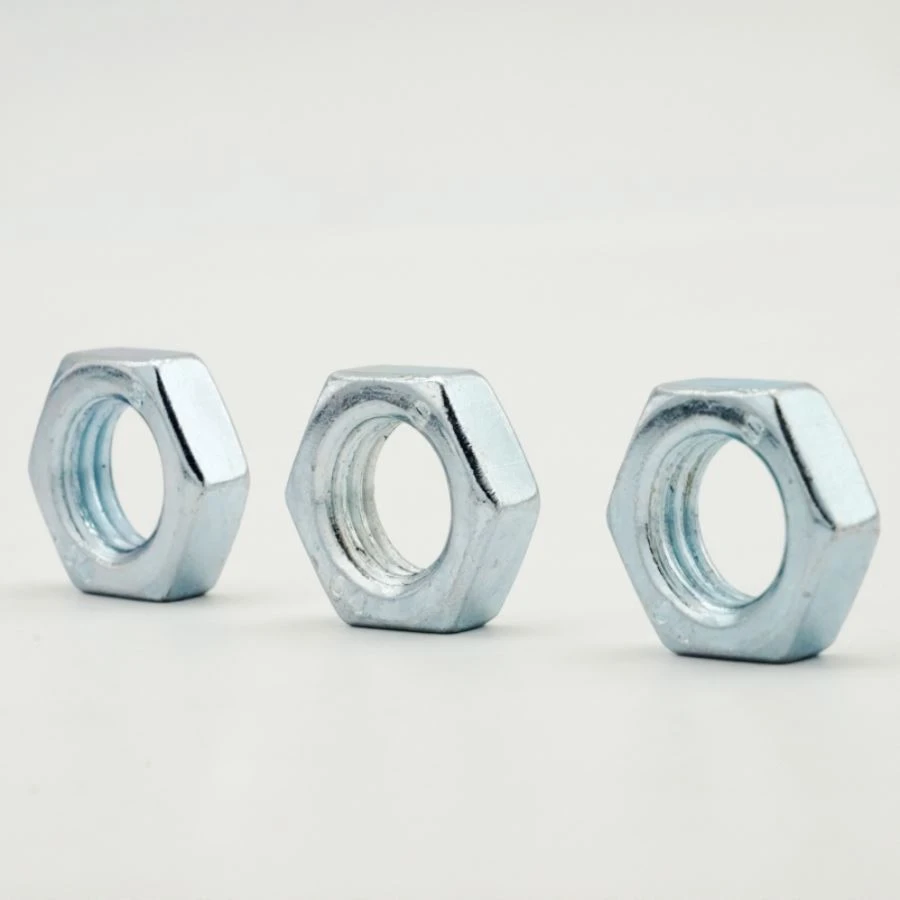

ASME B18.2.2 4 lentelė Šešiakampės veržlės

ASME B18.2.2 4 lentelėje nurodytos šešiabriaunės veržlės, kurios yra plonesnės nei standartinės šešiabriaunės, bet storesnės už plokščias veržles. Jie yra specialiai sukurti prispausti prie kitos veržlės, kad būtų išvengta atsipalaidavimo dėl vibracijos, todėl jie yra būtini dinaminėse tvirtinimo sistemose.

Siųsti užklausą

Produkto pristatymas

Bendrosios specifikacijos

Medžiagos	Anglies plienas
Klasė	5, 6, 8, 10
Diapazonas	1/4" - 1"
Siūlas	Grubus , Smulkus, Itin smulkus, Ypatingas-Smulkus
Paviršius	Paprastas, cinkuotas, karštai{0}}cinkuotas, GEOMET, CINKO-NIKLAS, DAKROMATAS ir kt.

Pagrindinės savybės

Tarpinis storis tarp standartinių ir plokščių veržlių
Specialiai sukurta fiksavimo veržlės fiksavimo funkcijai
Atitinka ASME B18.2.2 4 lentelę
Galimi didelio stiprumo{0}} laipsniai, įskaitant 2H
Plačiai naudojamas{0}}vibracijai jautriuose įrenginiuose

Taikymo pramonė

Sunkioji įranga ir{0}}visureigės
Geležinkelio ir tranzito sistemos
Siurblio ir kompresoriaus mazgai
Pramoninis tvirtinimas su vibracija

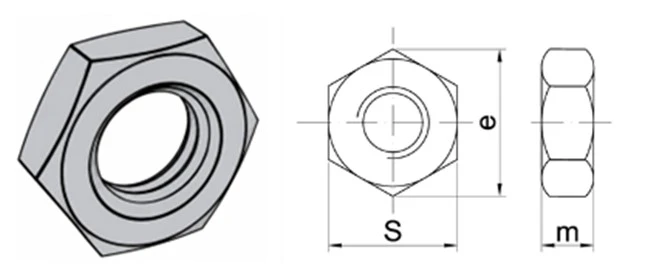

duomenų lentelė

fresh food_

Dydis	1/4"	5/16"	3/8"	7/16	1/2	9/16	5/8"	3/4"	7/8"	1"	1-1/8"	1-1/4"	1-3/8"	1-1/2"	1-5/8"	1-3/4"	1-7/8"	2"	2-1/4"	2-1/2"	2-3/4"	3"	3-1/4"	3-1/2"	3-3/4"	4"
UNC	20	18	16	14	13	12	11	10	9	8	7	7	6	6	6	5	6	4.5	4.5	4	4	4	4	4	4	4
AF min (colių)	0.428	0.489	0.551	0.675	0.736	0.861	0.922	1.088	1.269	1.450	1.631	1.812	1.994	2.175	2.350	2.538	2.722	2.900	3.263	3.625	3.988	4.350	4.713	5.075	5.438	5.800
AF maks. (colių)	0.438	0.500	0.563	0.688	0.750	0.875	0.938	1.125	1.312	1.500	1.688	1.875	2.062	2.250	2.430	2.625	2.813	3.000	3.375	3.750	4.125	4.500	4.875	5.250	5.625	6.000
AC min (colių)	0.488	0.557	0.628	0.768	0.840	0.982	1.051	1.240	1.447	1.653	1.859	2.066	2.273	2.480	2.679	2.893	3.103	3.306	3.719	4.133	4.546	4.959	5.373	5.786	6.199	6.612
AC maks. (colių)	0.505	0.577	0.650	0.794	0.866	1.010	1.083	1.299	1.516	1.732	1.949	2.165	2.382	2.598	2.805	3.031	3.247	3.464	3.897	4.330	4.763	5.196	5.629	6.062	6.495	6.928
T min (colis)	0.150	0.180	0.210	0.240	0.302	0.301	0.363	0.398	0.458	0.519	0.579	0.687	0.747	0.808	0.868	0.929	0.989	1.050	1.155	1.401	1.522	1.643	1.748	1.870	1.990	2.112
T Max (colis)	0.163	0.195	0.227	0.260	0.323	0.324	0.387	0.446	0.510	0.575	0.639	0.751	0.815	0.880	0.944	1.009	1.073	1.138	1.267	1.427	1.556	1.685	1.814	1.943	2.072	2.201
